山葉 YAMAHA SMAX液晶曝曬淡化 DIY 修復過程
長期曝曬在太陽底下造成下銀底模淡化導液晶顯示異常!
此狀況在任何液晶螢幕都會發生,差異在就是時間快慢~
建議充份瞭解此以晶的拆裝結構與拆卸車殼方式再決定是否要DIY
本次的拆裝會用到烙鐵與吸錫器與吸錫網,助焊劑,焊錫,清潔劑,吹風機,酒精,小刀,基本拆卸工具...
第一次拆卸大約5~6小時之間~此時間因人而異~
偏光片確認,此上網購買即可,很多賣家都右販售,依個人喜好購買
本次購買裁切好高反差原廠型上偏光+下銀底
前斜板(大盾)固定兩顆螺絲,原廠可能為星型螺絲,請視情況準備工具
從斜板上方輕輕插入撬開(請網路搜尋影片 敲碗敲到破的『 SMAX - H 』殼拆裝教學 0:25秒~0:46秒)
之後順勢將斜板(大盾)拆下,之後需拆卸把手兩側的螺絲
待補圖!!
使用翹板將移表與龍頭本體分離~
然後如下圖分離液晶插頭與主要螺絲,還有一個蜂鳴器(閃光器)不確定= ="
只需要拆液晶總成所以不需要全部螺絲拆下
從另一個角度看
儀表板總成拆下候車台的照片
儀錶板總成照片
此步驟有螺絲與卡榫需要分離,如有魚漏的螺絲沒說明到請自行確認
已經生鏽螺絲要有心理準備拆不下來,否則拆螺絲動作要一氣呵成,否則會需要特殊工具拆卸!!
常常DIY就知道如何拆卸
拆指針需要一點技巧,請小心拆卸,本人是攝子槓桿原理撬開,撬開前放一張指保護儀錶盤.(請幻想一下)
下面的過程大約要2小時(除非買新的液晶否則無法暴力拆除)原廠有上膠固定
把液晶兩邊每一個焊點使用吸錫器乾淨,再將背光LED光板也解焊.

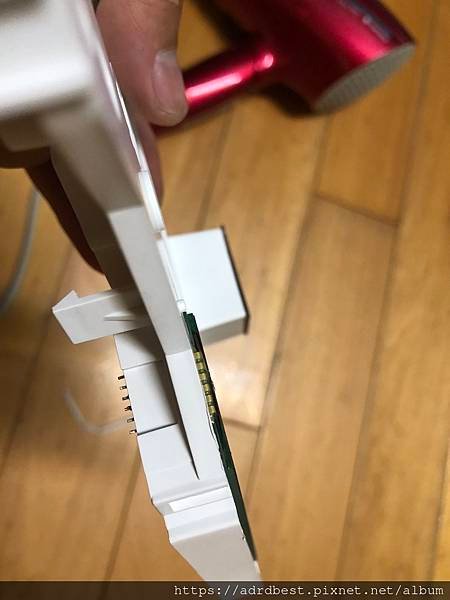

每支腳位都要請能分離焊點才有辦法使用吹風機加熱慢慢分離,如果不小心可能液晶會直接破掉!!
實在不容易!!
拆解銀底膜
殘膠清理,使用酒精跟新的美工到片慢慢請理避免液晶刮傷
確認清楚後馬上放銀底(還不要黏)確認上偏光是否要一起更換!
運氣不錯上偏光功能都正常!省略上片光更換的東作~(上偏光依個人喜好確認是否更新)
黏上新的銀底
看到此畫面成工一半!!
先將擋光板與擴散膜放回定位,慢慢將液晶針腳喬正放入原本的位置
將液晶塞回PCB板上準備上錫
反順序組裝
先上電測式
反順序組裝到總成復原
真的不容易~需要自己更換請三思~
